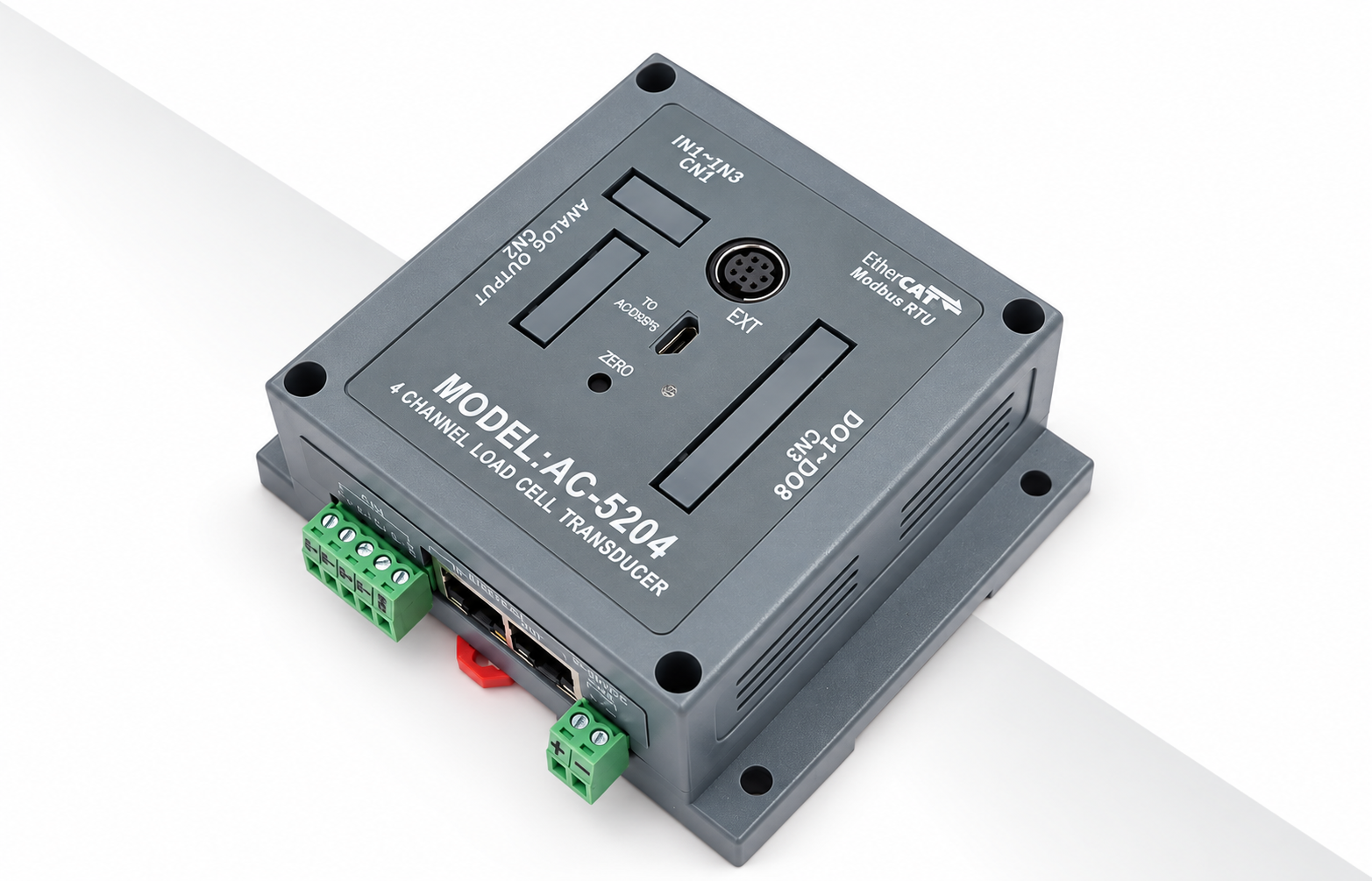

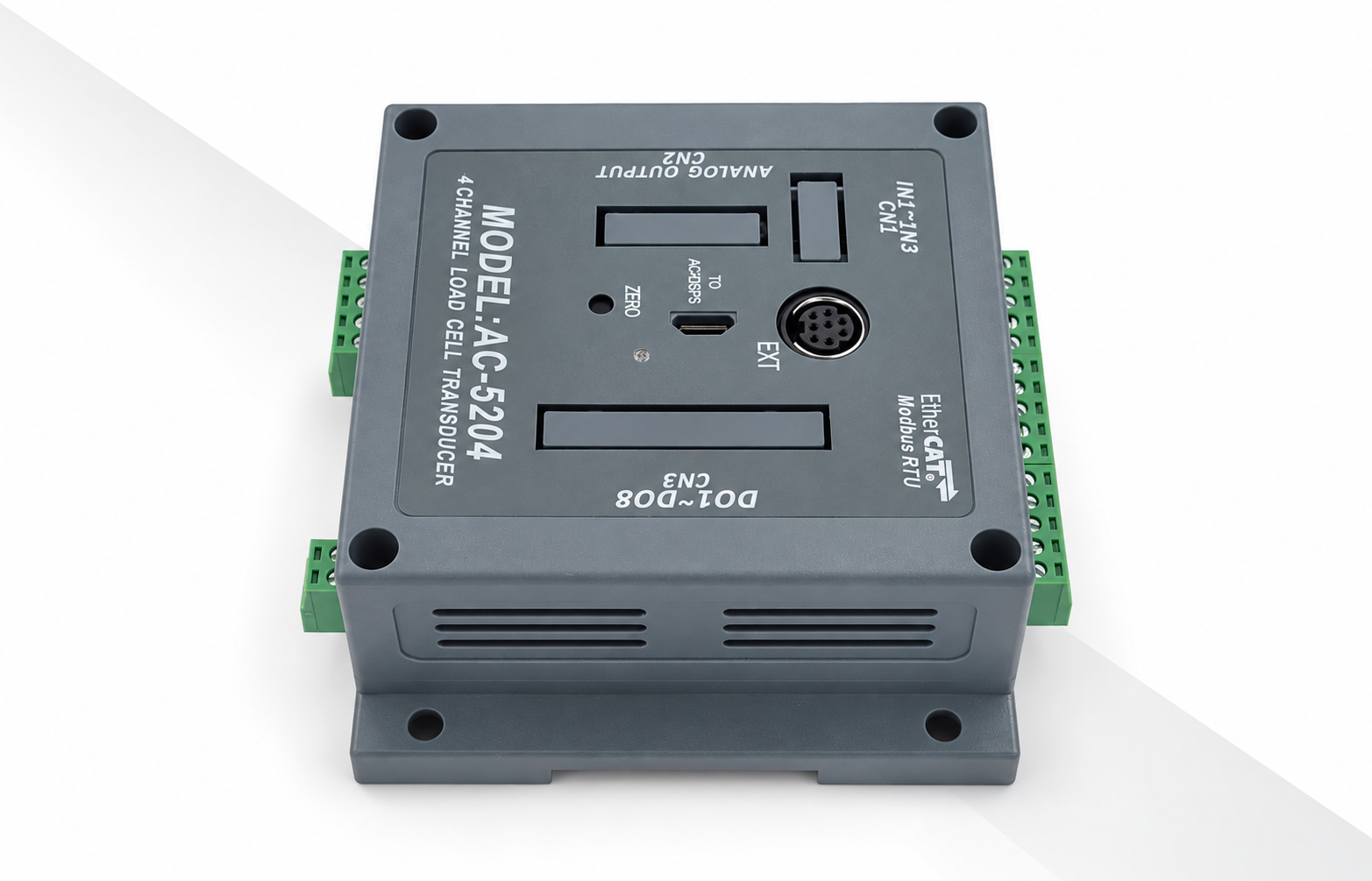

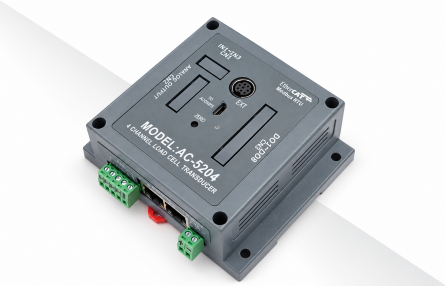

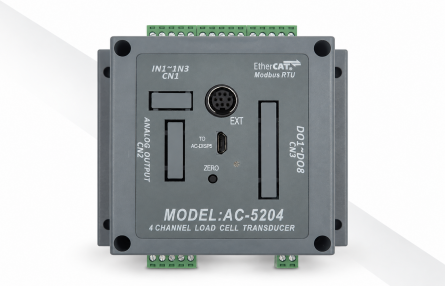

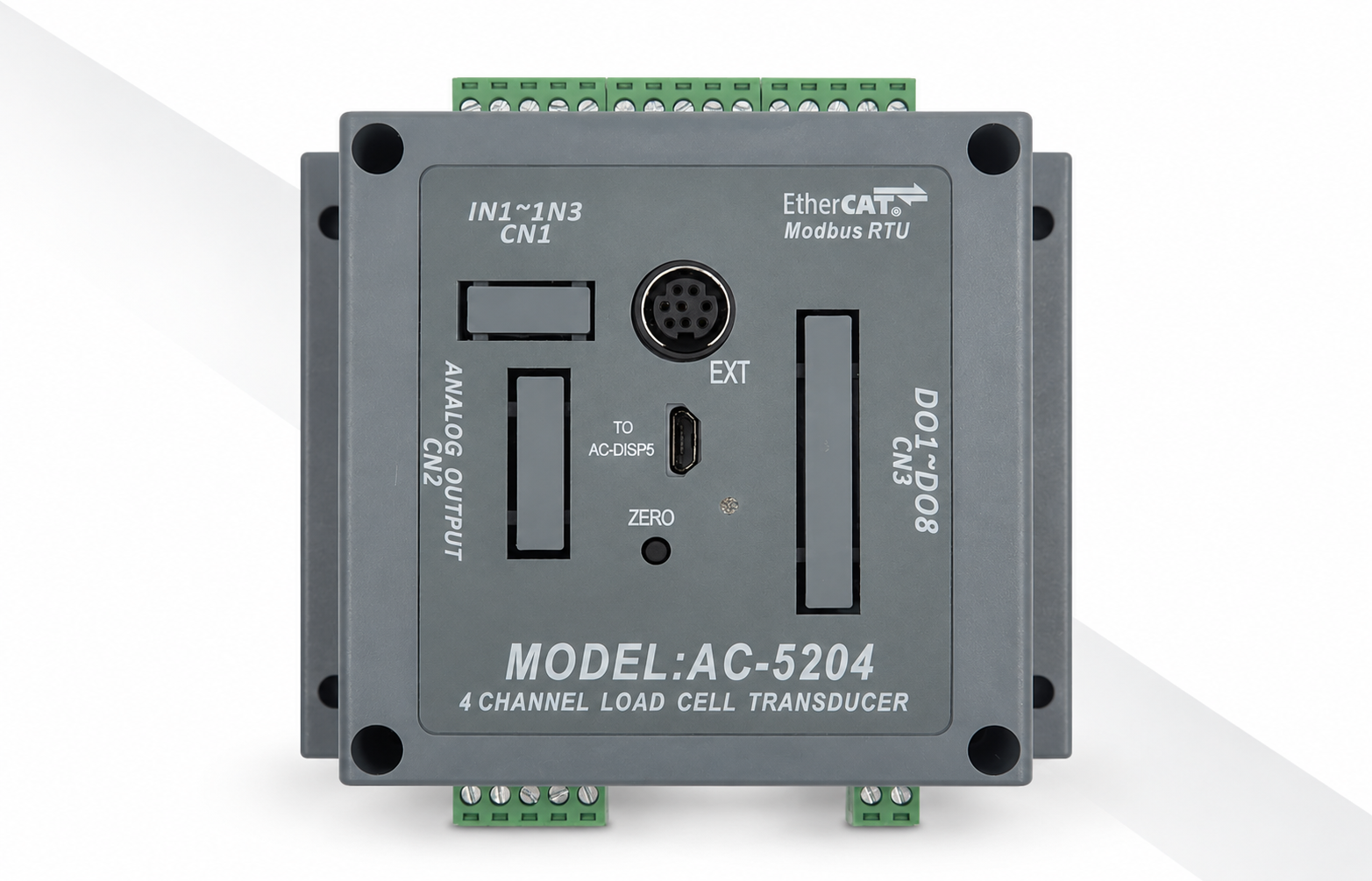

AC-5204
| 參數 | 技術規格 |
|---|---|
| 供電電壓 | DC：9~30V |
| 信號輸入 | 0.4~6mV/V |
| 激發電壓 | 5VDC±2%，500mA |
| A/D解析度 | 24bits |
| 通訊埠 | RJ45 x 2（IN/OUT） |
| 通信協議 | EtherCAT（PDO過程資料、SDO COE協定） |
| 傳輸速率 | 100M |
| 驅動能力 | 總共可驅動4個350Ω感測器 |
| 輸入（選配） | 3點輸入（支援所有通道單獨歸零和同時歸零） |
| 類比輸出（選配） | 4路：0~5V、0~10V、±5V、±10V（12/16bit解析度） 4路：4~20mA、0~20mA（12/16bit解析度） 電壓和電流二選一 |
| 輸出（選配） | 8點電晶體輸出（NPN/PNP可選），負載能力24V/1A |

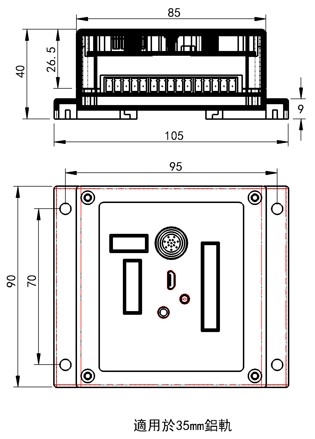

| 外形尺寸 | 105 x 90 x 40mm |
| 工作溫度 | -30~60℃ |
| AD轉換速度 | 10/40/640/1280Hz（每通道獨立ADC晶片採樣） |
| 顯示精度 | 1/20,000 |
| 防護等級 | IP55 |
| 功耗 | 約1.6W（不含感測器） |
AC-52x 系列選配表
| 產品型號 | 通道數 | 通訊介面 | 電壓輸出 | 電流輸出 | 輸入／輸出 |
|---|---|---|---|---|---|
| AC-5201 | 1 | EtherCAT、RS485、RS232 | 1路：0~5V、0~10V、±5V、±10V （12bits解析度） |
1路：4~20mA、0~20mA （12bits解析度） |
未列示 |
| AC-5202 | 2 | EtherCAT、RS485 | 2路：0~5V、0~10V、±5V、±10V （12bits解析度） |
2路：4~20mA、0~20mA （12bits解析度） |
未列示 |
| AC-5203 | 3 | EtherCAT、RS485、RS232 | 3路：0~5V、0~10V、±5V、±10V （12bits解析度） |
3路：4~20mA、0~20mA （12bits解析度） |
未列示 |
| AC-5204 | 4 | EtherCAT | 4路：0~5V、0~10V、±5V、±10V （12/16bits解析度） |
4路：4~20mA、0~20mA （12/16bits解析度） |
3點輸入 8點電晶體輸出（NPN/PNP可選） |
| AC-5206 | 6 | EtherCAT | 6路：0~5V、0~10V、±5V、±10V （12/16bits解析度） |
6路：4~20mA、0~20mA （12/16bits解析度） |
3點輸入 16點電晶體輸出（NPN/PNP可選） |
| AC-5208 | 8 | EtherCAT | 8路：0~5V、0~10V、±5V、±10V （12/16bits解析度） |
8路：4~20mA、0~20mA （12/16bits解析度） |
4點輸入 24點電晶體輸出（NPN/PNP可選） |
註：AC-5201電壓／電流並存；AC-5202、AC-5203、AC-5204、AC-5206、AC-5208電壓和電流二選一。
