顧客滿意、創造利潤、永續服務 Accu Balances Corp., is a professional manufacturer and exporter based in Taiwan since 1984.

AC-5101

  • AC-5101
  • AC-5101
  • AC-5101
  • AC-5101

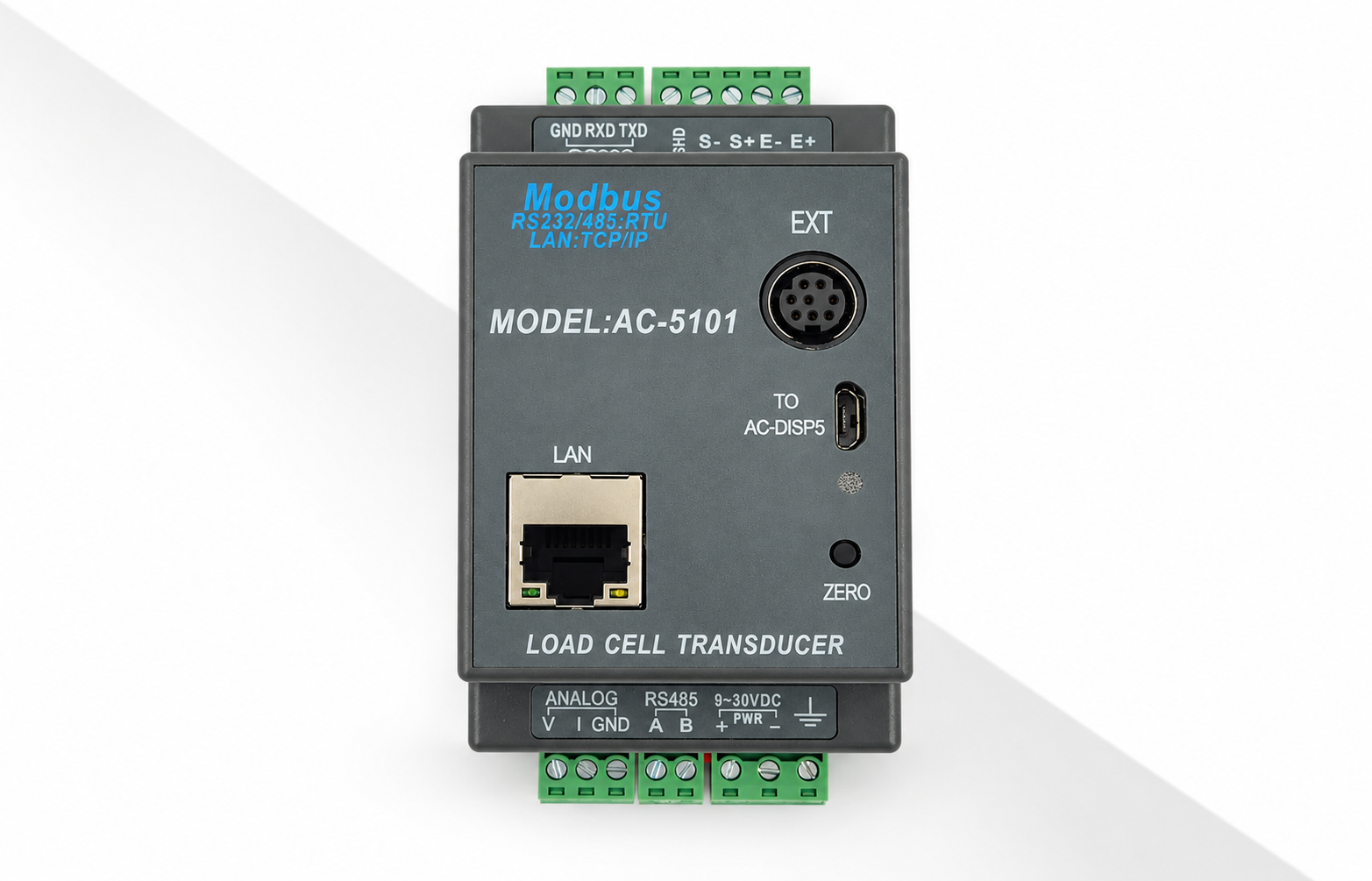

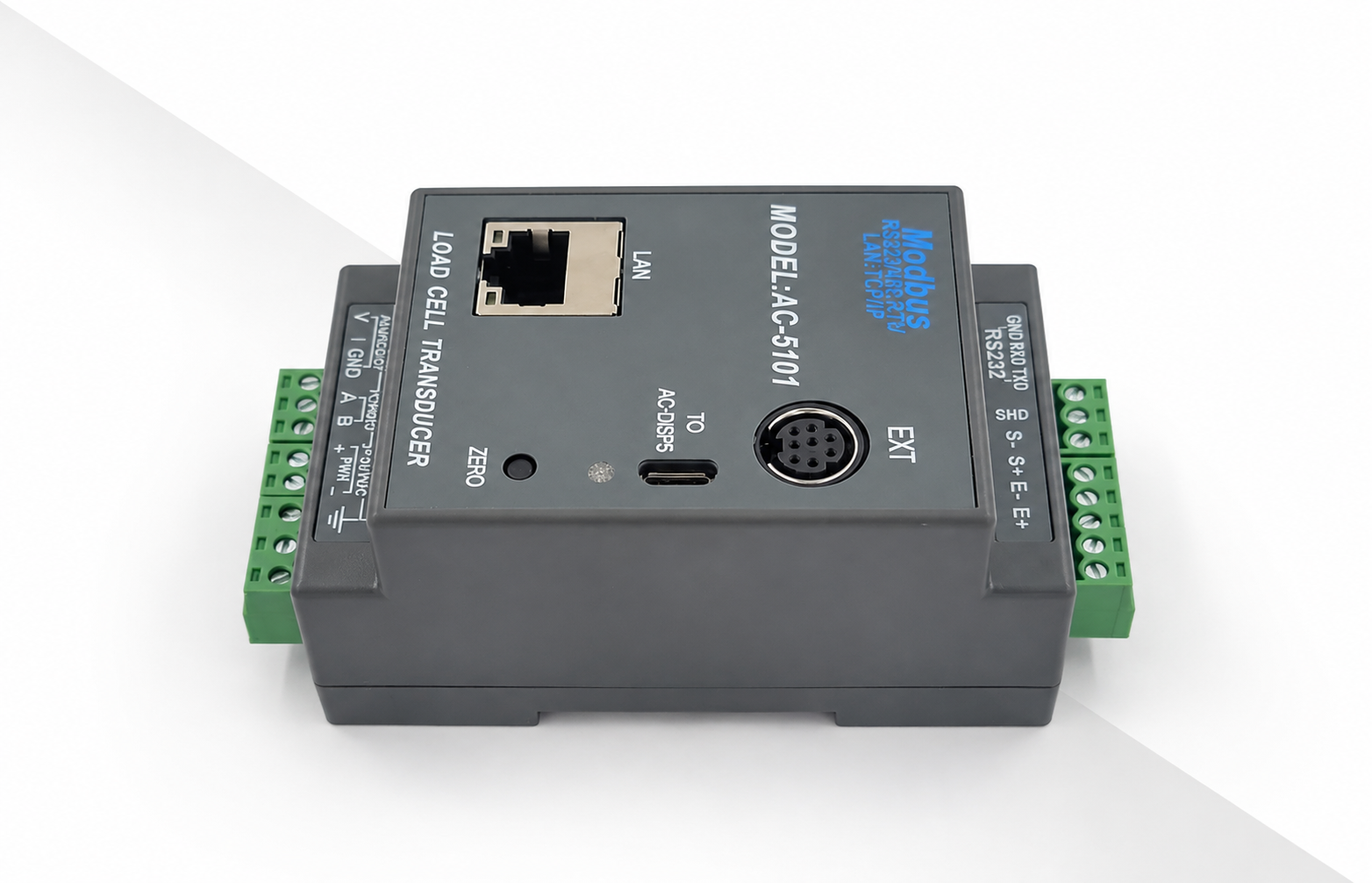

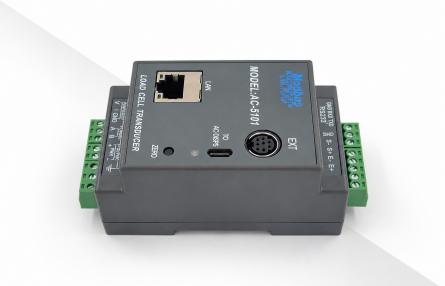

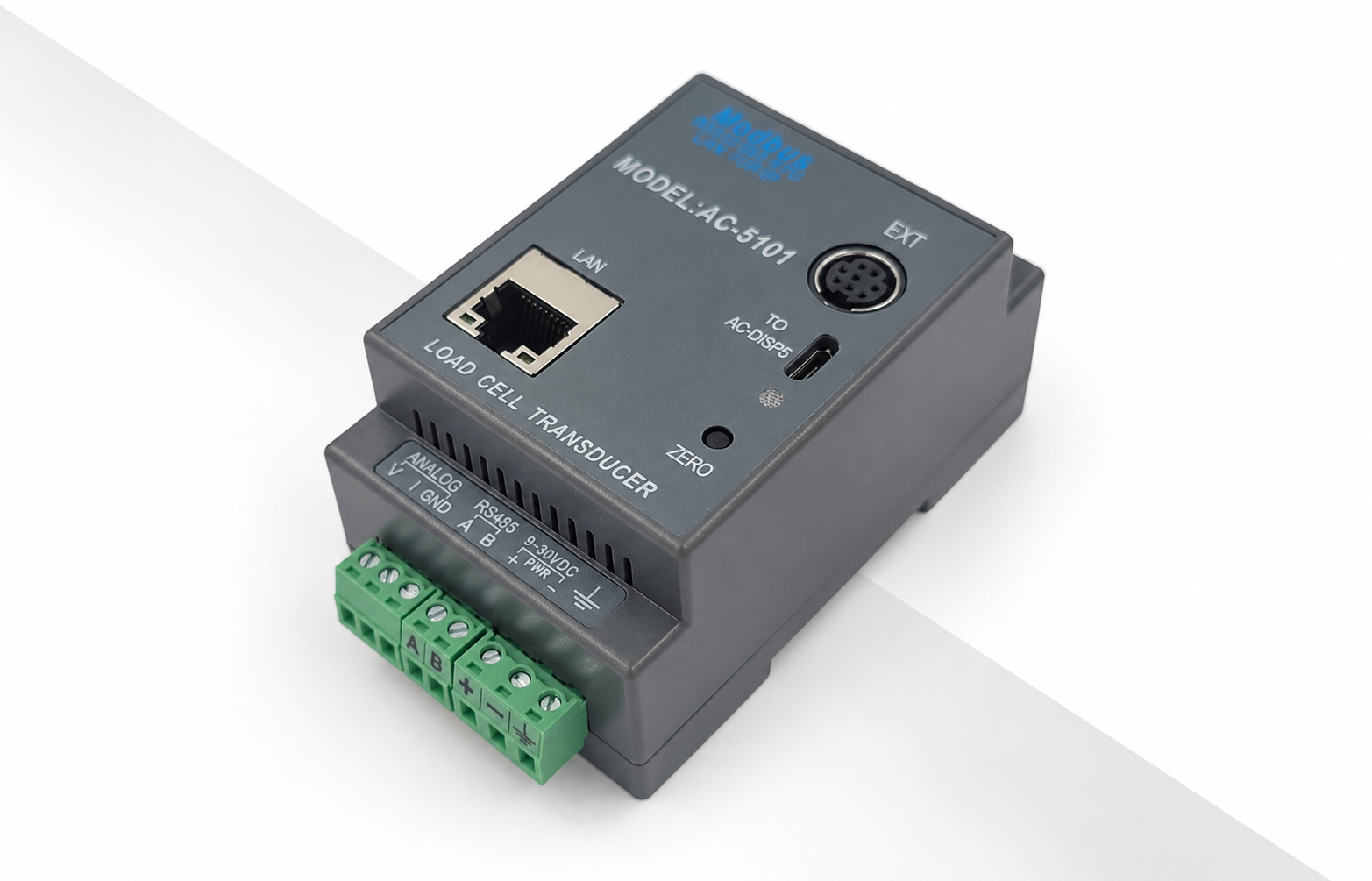

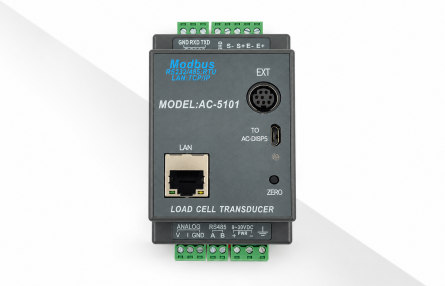

AC-5101
AC-5101
AC-5101
AC-5101
AC-5101
特色：
  1. 具有斷線檢測功能。
  2. 通信方式乙太網、RS485、RS232。
  3. 可選配類比輸出（12bits解析度）和TEDS功能。
  4. 可連接手持終端器校正、設置／查看參數。

參數技術規格
供電電壓 DC：9~30V
信號輸入 0.4~6mV/V
激發電壓 5VDC±2%，500mA
A/D解析度 24bits
通訊埠 乙太網（Ethernet）、RS485、RS232
通信協議 RS485/RS232：Modbus RTU/ASCII/FREE（自由協定）
乙太網：Modbus TCP/Modbus RTU Over TCP/ASCII/FREE
傳輸速率 RS485/RS232：1200/2400/4800/9600/19200/38400/57600/115200bps
乙太網：10M/100M/10~100自我調整
驅動能力 總共可驅動1個350Ω感測器
類比輸出（選配） 4~20mA、0~20mA、0~5V、0~10V、±5V、±10V（12bits解析度），電壓／電流並存

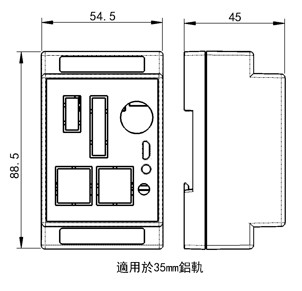

外形尺寸 88.5 x 54.5 x 45mm
工作溫度 -30~60℃
AD轉換速度 10/40/640/1280Hz
顯示精度 1/20,000
防護等級 IP55
功耗 約1.1W（不含感測器）
產品型號通道數通訊介面電壓輸出電流輸出輸入／輸出
AC-5101 1 乙太網、RS485、RS232 1路：0~5V、0~10V、±5V、±10V
（12bits解析度）		 1路：4~20mA、0~20mA
（12bits解析度）		 未列示
AC-5102 2 乙太網、RS485 2路：0~5V、0~10V、±5V、±10V
（12bits解析度）		 2路：4~20mA、0~20mA
（12bits解析度）		 未列示
AC-5103 3 乙太網、RS485、RS232 3路：0~5V、0~10V、±5V、±10V
（12bits解析度）		 3路：4~20mA、0~20mA
（12bits解析度）		 未列示
AC-5104 4 乙太網、RS485 4路：0~5V、0~10V、±5V、±10V
（12/16bits解析度）		 4路：4~20mA、0~20mA
（12/16bits解析度）		 3點輸入
8點電晶體輸出（NPN/PNP可選）
AC-5106 6 乙太網、RS485 6路：0~5V、0~10V、±5V、±10V
（12/16bits解析度）		 6路：4~20mA、0~20mA
（12/16bits解析度）		 3點輸入
16點電晶體輸出（NPN/PNP可選）
AC-5108 8 乙太網、RS485 8路：0~5V、0~10V、±5V、±10V
（12/16bits解析度）		 8路：4~20mA、0~20mA
（12/16bits解析度）		 4點輸入
24點電晶體輸出（NPN/PNP可選）

註：AC-5101電壓／電流並存；AC-5102、AC-5103、AC-5104、AC-5106、AC-5108電壓和電流二選一。
